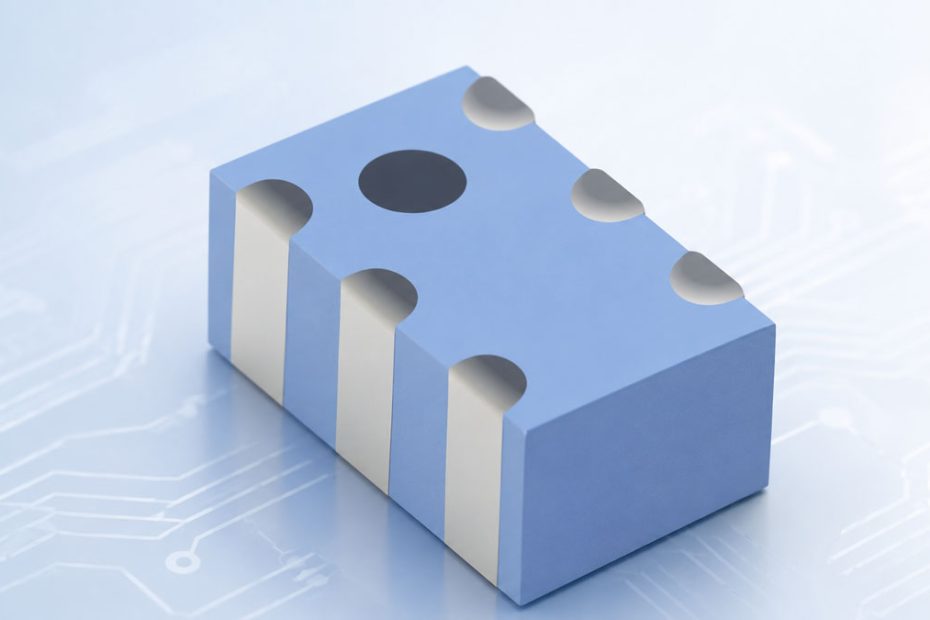

Bourns a élargi son portefeuille de composants RF avec le lancement du nouveau diplexeur LTCC FDP2009N122157H4, un composant passif miniature conçu pour simplifier le routage des signaux dans les récepteurs GNSS multibandes modernes. Alors que les équipements de navigation par satellite prennent en charge un nombre croissant de fréquences et de constellations, les composants compacts de filtrage RF jouent un rôle de plus en plus important pour préserver la précision du positionnement tout en réduisant la taille globale des systèmes.
Diplexeur LTCC pour la bande L GNSS
Le nouveau diplexeur a été spécialement conçu pour les architectures de front-end GNSS nécessitant une séparation efficace des signaux fonctionnant dans les parties basse et haute de la bande L. Il couvre les plages de fréquences de 1164 MHz à 1285 MHz et de 1539 MHz à 1606 MHz, ce qui le rend adapté aux récepteurs traitant les signaux de navigation L1, L2 et L5 largement utilisés.
Au lieu de s’appuyer sur plusieurs étages de filtrage discrets, le composant combine le filtrage et le routage des signaux dans un seul dispositif monolithique. Cette approche permet aux concepteurs de matériel de simplifier les circuits RF tout en réduisant les couplages indésirables entre les différentes voies de signal.
Le diplexeur présente plusieurs caractéristiques destinées aux systèmes de positionnement de haute précision :
- Prise en charge des bandes de fréquences GNSS L1, L2 et L5.
- Perte d’insertion maximale de seulement 1,0 dB à 25 °C.
- Isolation minimale de 20 dB entre les ports de sortie.
- Atténuation minimale de 20 dB en dehors des bandes passantes prévues.
- Impédance standard de 50 Ω pour une intégration RF simplifiée.
- Boîtier ultra-compact de seulement 2,0 × 1,25 × 0,9 mm.
Ces spécifications rendent ce composant particulièrement intéressant pour les récepteurs GNSS à haute sensibilité, où la préservation des faibles signaux satellitaires est essentielle.
Construction monolithique LTCC
L’un des principaux atouts de ce nouveau composant réside dans sa construction en céramique cofrittée à basse température (LTCC, Low Temperature Co-Fired Ceramic). Contrairement aux assemblages constitués de multiples inductances et condensateurs discrets, la technologie LTCC intègre les éléments passifs au sein d’une structure céramique multicouche.
Cette approche offre plusieurs avantages techniques :
- Réduction de l’encombrement sur le circuit imprimé.
- Diminution des inductances et capacités parasites.
- Meilleure homogénéité des performances RF entre les différentes séries de production.
- Fiabilité accrue face aux vibrations et aux cycles thermiques.
- Fabrication et assemblage automatisés simplifiés.
Pour les concepteurs de matériels GNSS compacts, la réduction des effets parasites devient de plus en plus importante à mesure que les récepteurs évoluent vers un fonctionnement multifréquence simultané, une sensibilité accrue et des architectures RF toujours plus complexes.
Applications au positionnement de précision
La couverture fréquentielle de ce diplexeur correspond parfaitement aux besoins de nombreuses applications professionnelles GNSS dans lesquelles plusieurs bandes satellites sont traitées simultanément afin d’améliorer la précision du positionnement et de réduire les erreurs atmosphériques.
Applications potentielles :
- Récepteurs GNSS de topographie de haute précision.
- Systèmes de positionnement RTK et Network RTK.
- Contrôleurs de guidage pour l’agriculture de précision.
- Équipements de synchronisation temporelle.
- Plateformes industrielles de positionnement.
- Modules de navigation pour machines autonomes.
Avec la généralisation du suivi multifréquence sur GPS, Galileo, BeiDou et d’autres systèmes mondiaux de navigation par satellite, les front-ends RF performants deviennent un facteur déterminant des performances globales des récepteurs.
Analyse du secteur
Bien qu’un diplexeur puisse sembler être un composant relativement modeste, son rôle au sein d’un récepteur GNSS moderne est loin d’être secondaire. Le positionnement multibande dépend fortement de la qualité du signal avant son passage dans l’amplificateur à faible bruit (LNA) puis dans les étages de traitement en bande de base. Même de faibles améliorations de la perte d’insertion ou de l’isolation peuvent se traduire par des gains mesurables en sensibilité du récepteur et en stabilité du positionnement.
La miniaturisation continue des composants RF comme celui-ci reflète également une tendance de fond de l’industrie. Les fabricants intègrent toujours davantage de fonctionnalités dans des composants de plus en plus compacts, permettant aux modules GNSS d’offrir des performances supérieures tout en occupant moins d’espace sur les cartes électroniques. Cette évolution est particulièrement précieuse pour les drones, les systèmes robotiques, les instruments de topographie portables et les équipements de guidage agricole de nouvelle génération, où chaque millimètre carré de circuit imprimé compte.
À propos de Bourns
Fondée en 1947, Bourns Inc. est un fabricant américain privé de composants électroniques dont le siège est situé à Riverside, en Californie. L’entreprise développe un vaste portefeuille comprenant des dispositifs de protection des circuits, des composants magnétiques, des capteurs, des résistances de précision, des codeurs et des solutions RF destinés aux secteurs de l’automobile, de l’industrie, des télécommunications, du médical, de l’aérospatiale et de la navigation. Aujourd’hui, Bourns exploite des sites de production et des centres d’ingénierie dans le monde entier et fournit ses composants à des clients dans plus de 100 pays, ce qui en fait l’un des fournisseurs de référence de l’industrie mondiale des composants électroniques passifs.
